Izračun masivnega zidu s kontaktno ali obešeno fasado po SIST EN 12354-1 standardu je sestavljen iz treh korakov:
- določitev zvočne izolativnosti togega dela konstrukcije (opečni zid+notranji omet)
- izračun resonančne frekvence celotnega zidu
- določitev faktorjev C in Ctr
1. Določitev zvočne izolirnosti togega dela
Za določitev zvočne izolirnosti je potrebno določiti površinsko maso zidu. Ta je sestavljena iz mase opeke, povezovalne malte in ometa.
V primeru je uporabljena teža opeke 205 kg/m2, teža malte 80 kg/m2, skupaj cca 285 kg/m2.
Tej površinski masi dodamo 30 kg/m2, kolikor znaša teža ometa na m2 pri debelini 2 cm, kar na koncu znese 315 kg/m3.
Za izračun izolirnosti elementa z maso 315 kg/m3, uporabimo formulo:

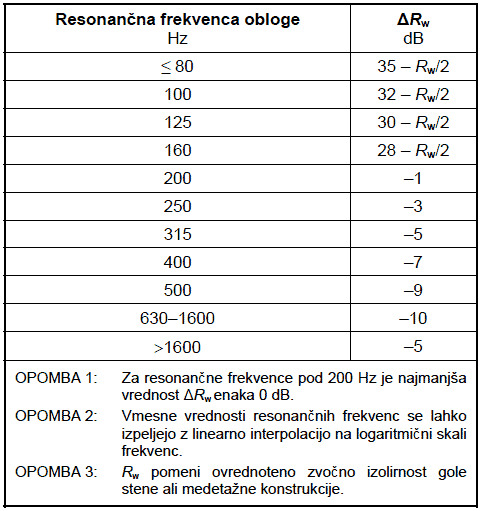

2. Izračun resonančne frekvence
2.1 KONTAKTNA FASADA
Za elemente, pri katerih je izolacijski sloj pritrjen neposredno na osnovno konstrukcijo (brez nosilcev ali letev), se resonančna frekvenca izračuna enačbe:
Kjer je
s’ dinamična togost izolacijskega sloja,
m’1 površinska gostota osnovnega gradbenega elementa (kg/m2) in
m’2 površinska gostota dodanega sloja (kg/m2).
2.2 OBEŠENA FASADA
Za elemente z obešeno fasado, z medprostorom se za izračun resonančne frekvence uporabi druga enačba.
Kjer je
s’ dinamična togost izolacijskega sloja,
m’1 površinska gostota osnovnega gradbenega elementa (kg/m2) in
m’2 površinska gostota dodanega sloja (kg/m2).
d širina medprostora v m
3. Določitev faktorjec C in Ctr
Za pripadajoče korekcije za spektralno prilagoditev velja naslednje:
C je približno konstanta: –1 do –2 dB za večje mase; (za mase do 350 kg/m2)
Ctr = 16 – 9 log (m′/m′0) dB, omejeno z –7 ≤ Ctr ≤ –1 dB
m’0 – je 0 kg/m2
4. Končni rezultat
Glede na izračun je končna zvočna izolirnost konstrukcije 58 (-1; -6) dB.
Za prilogo elaboratu lahko uporabite tudi priloženi MS Excel delovni list SIST_EN12354-1_fasadni_zid.xls
